汽車零部件烘箱
產品詳情
產品型號：DSM-SD-7000B
工作溫度范圍：RT-150℃ 使用電壓：380V/50Hz 控溫精度：±1℃ 加熱功率：加熱管24KW/分2組控制
鼓風功率：370W/380V*4組
規格尺寸：
加熱箱內尺寸： 4500×500×750 機臺傳送帶空間高度 長L×寬W×高H（mm）
傳 送 帶 尺寸： 14000×400×750 傳送帶到地面高度 長L×寬W×高H（mm）
整機卻外形尺寸：7000×700×1450 機臺整體高度（含電機） 長L×寬W×高H（mm）
箱體制作材料：

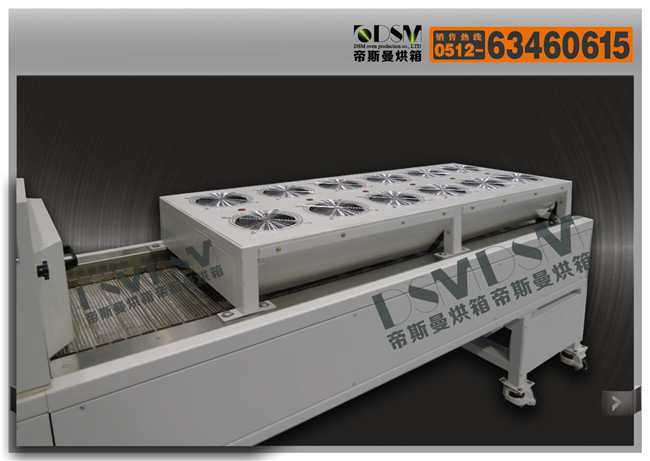

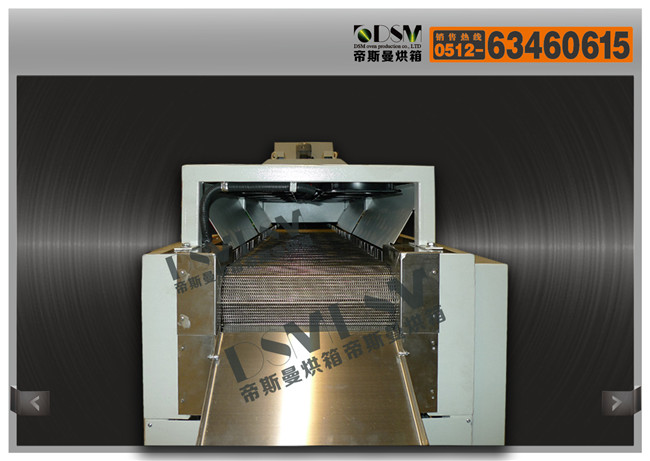

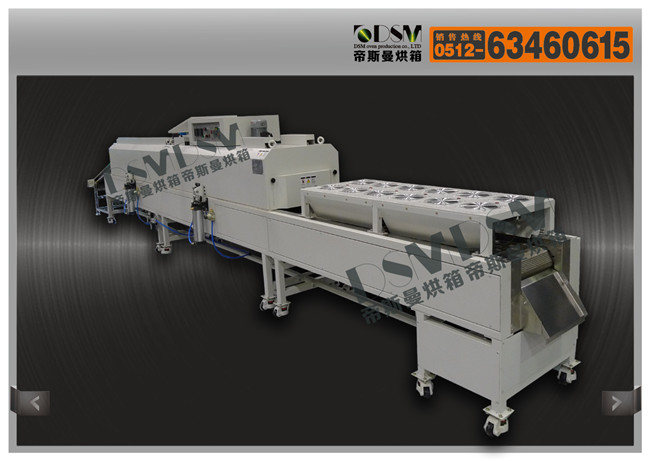

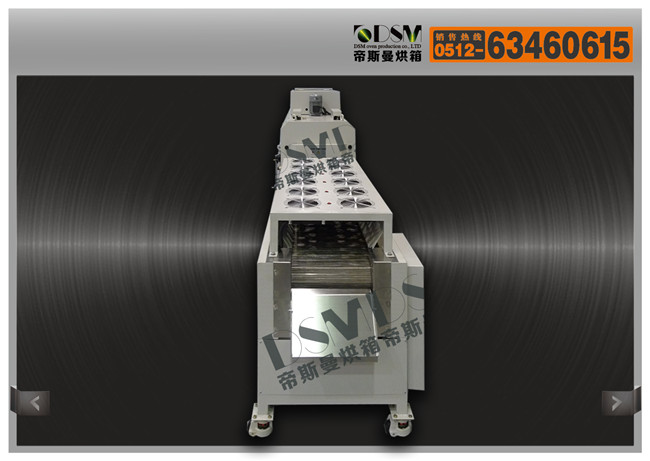

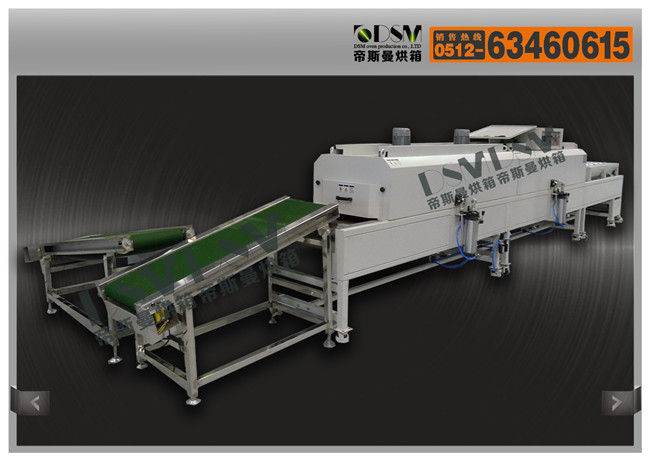

機臺結構概述： 本產品采用長軸電動機帶不銹鋼風葉，電動機放在烘道的頂部，安裝離心風機熱風循環，均勻性好，采用高強度304#不銹鋼網鏈，比較平整。上料段500 mm，中間加熱烘干段為：4500mm，后面出料段為：500mm，設置冷卻段，冷卻段采用軸流式冷風機，冷卻段長1500mm。加熱方式不銹鋼遠紅外加熱管，加熱元件安裝在烘箱頂部，進出料口安裝活動擋板可上下滑動，烘道兩側底部采用耐高溫硅橡膠，密封性能好。
注：中間烘干段分成2段，2250mm一段，烘干段上蓋加裝氣缸頂升裝置，可以自動升降，便于定期維護，確保安全，并保證密封效果。
箱體外壁材料：A3碳鋼冷扎板 板金折彎焊接鉚釘拼接。
箱體風板材料：優質304#鏡面不銹鋼鋼板，鈑金折彎機床沖孔。
箱體機架材料：A3碳鋼冷扎板 鈑金折彎焊接，中間填充高密度硅酸鋁。。
箱體腳架材料：國標方管制作
保溫層厚度材料：烘道直接受溫面加
外箱涂裝材料:防銹磷化處理后，表面噴塑，顏色米黃
傳送動力系統：
傳送動力：采用1臺齒輪調速電機，速度范圍：0m-5m/min。
傳送滾筒：采用自糾偏滾筒，可左右調節糾偏。
變頻器：采用一臺變頻調速器
傳送帶：采用高強度304#不銹鋼網鏈。
進氣及排氣：
進氣：4個孔徑60mm。位置在循環電機旁，作為冷風補償進風。
排氣：每獨立節1 個孔徑
循環系統：
鼓風方式：強壓循環運風
電機裝置：4臺370W長軸電機安裝箱體頂部
加熱系統：
加熱元件：采用不銹鋼遠紅外加熱管，1 KW/件，總24件，加熱元件總功率24KW，分2組加熱開關（2段），連續使用壽命可達4萬小時以上
升溫時間： 升溫速度要求
電器配置：
溫 控 儀： LED/智能/數顯/溫控儀,控溫精度±
聲光報警裝置：APT/AD16型聲光報警裝置，設定時間結束報警提示。
控制電路電壓：220V/50Hz
測溫裝置：每獨立節2支不銹鋼鎧甲 PT100電阻溫度傳感裝置，測溫精確±
保護系統：漏電保護，斷路保護,電機過載保護，接地保護，超溫保護。
斷路器啟動：帶漏電保護的斷路器啟動，有效保護所有電器元件。
主控輸出：配合SSR固態接觸器輸出，采用品牌電氣。
電器元件：用品牌電氣
備注：隧道烘箱（流水線烘箱）以非標為主，以上案例只供參考，詳細要求需溝通后設計更合理的產品，歡迎來電、來人詳細溝通！
