產品型號：DSM-SD-21500B

工作溫度范圍：RT-300℃  使用電壓：380V/50Hz   控溫精度：±1℃  加熱功率：145KW/分16組檔位控制

鼓風功率：750W/380V*10組

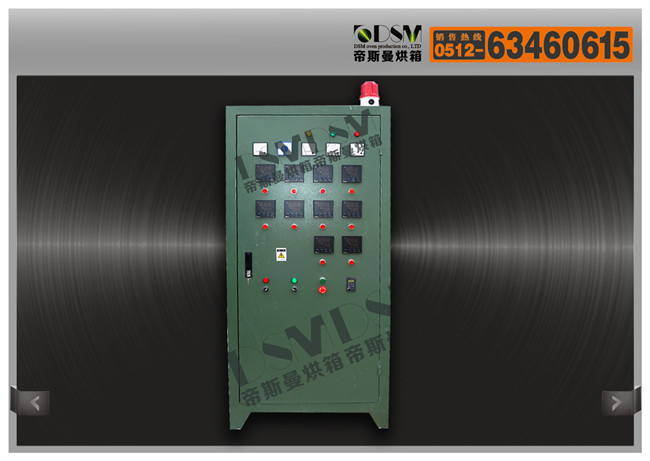

電器柜：獨立電器柜

規格尺寸：

加熱箱內尺寸：   20000×1000×300          機臺傳送帶空間高度            長L×寬W×高H（mm）

傳 送 帶 尺寸：    21500×900×780          傳送帶到地面高度                長L×寬W×高H（mm）

整機卻外形尺寸：21500×1200×1570       機臺整體高度（含電機）      長L×寬W×高H（mm）

箱體制作材料：

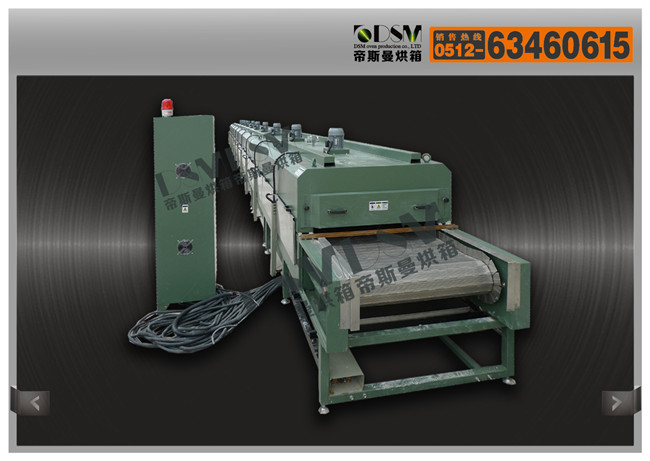

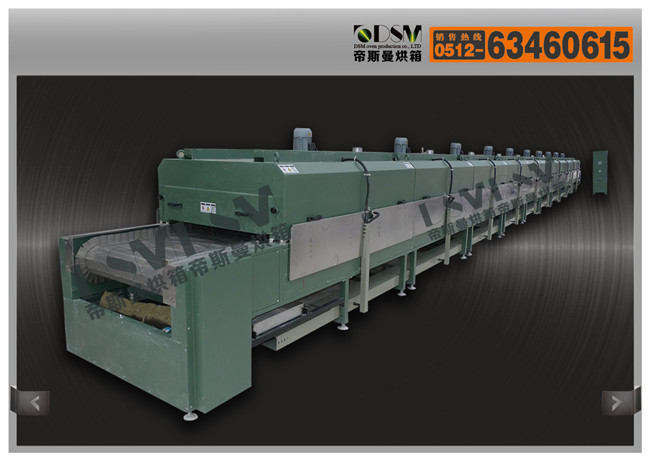

機臺結構概述：本產品采用兩側風道出風，中間回風循環，采用板鏈?zhǔn)絺魉蛶?，比較平整，上料段750 mm，中間加熱烘干段為：20000mm，后面出料段為：750mm，加熱元件安裝在烘箱頂部風道內，循環電機安裝烘箱頂部，可以讓電機壽命延長，進出料口采用不銹鋼可調節門擋板。加裝可調式翻料板，可達到烘料厚度統一并任意調整高度。

箱體外壁材料：A3碳鋼冷扎板 板金折彎焊接鉚釘拼接。

箱體風板材料：優質不銹鋼拉絲板，鈑金折彎焊接鉚釘拼接。

箱體機架材料：A3碳鋼冷扎板 鈑金折彎焊接，中間填充高密度硅酸鋁。

箱體腳架材料：國標方管制作。

保溫層厚度材料：100K級高密度硅酸鋁纖維填充（保溫層厚度為100mm）

外箱涂裝材料:防銹磷化處理后，表面噴塑，顏色軍綠。

傳送動力系統：

傳送動力：采用1臺齒輪調速電機，速度范圍：0m-20m/min。

傳送鏈條：用2條1分長距碳鋼鏈條。中間穿桿為6mm圓鋼。

變頻器：采用一臺變頻調速器。

傳送帶：采用擋板式不銹鋼滾子鏈板傳送帶，比較平整，容易清潔。中間穿桿為10mm圓鋼

進氣及排氣：

進氣：10個孔徑100mm。位置在循環電機旁，作為冷風補償進風

排氣：每獨立節1個孔徑100mm，位置在頂部。

循環系統：

鼓風方式：強壓循環運風。

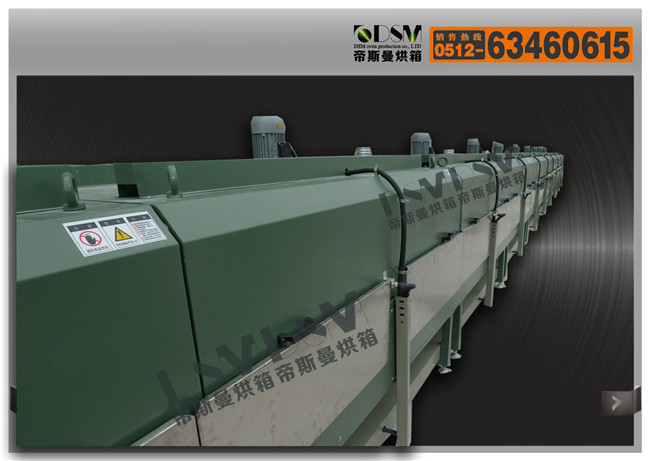

電機裝置：10臺750W/380V長軸電機安裝箱體頂部。

加熱系統：

加熱元件：采用覆套式遠紅外發熱器 (SHEATHED HEATER)無塵化W型管狀電熱發生器，1KW/件，總145件，加熱元件總功率145KW，分10組加熱開關，連續使用壽命可達5萬小時以上

升溫時間： 升溫速度要求2℃/分鐘以上，不能超過10℃/分鐘。從常溫升溫至60℃，不大于10分鐘，從常溫升溫至100℃，不大于20分鐘。

電器配置：

溫 控 儀：

控制電路電壓：220V/50Hz。

測溫裝置：10支不銹鋼鎧甲 PT100電阻溫度傳感裝置，10支K分度溫度傳感裝置，測溫精確±1℃。

保護系統：漏電保護，斷路保護,電機過載保護，接地保護，超溫保護。

斷路器啟動：帶漏電保護的斷路器啟動，有效保護所有電器元件。

主控輸出：配合SSR固態接觸器輸出，采用品牌電氣。

電器元件：用品牌電氣。

備注：隧道烘箱（流水線烘箱）以非標為主，以上案例只供參考，詳細要求需溝通后設計更合理的產品，歡迎來電、來人詳細溝通！
